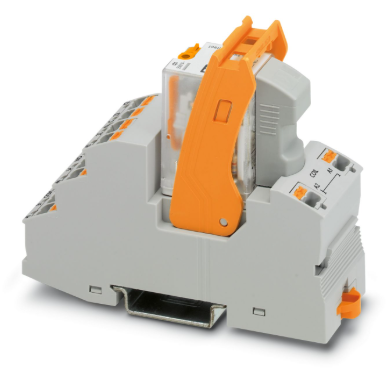

Das Phoenix Contact RIF-2-RPT-LV 230AC/2×21 (Art.-Nr. 2903310) ist ein vormontiertes Relaismodul für 230V AC, mit Push-in-Anschluss, bestehend aus Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Es dient als Schnittstellen- und Koppelrelais für Automatisierungs- und Steuertechnik. Der Push-In Anschluss ermöglicht eine besonders schnelle und sichere Verdrahtung.
Kontaktausführung: 2 Wechsler.
EAN 4046356732529
Merkmale:
- Produktfamilie RIFLINE complete
- Lebensdauer mechanisch ca. 2x 107 Schaltspiele
- Isolierung: Basisisolierung
- Überspannungskategorie: III
- Verschmutzungsgrad: 2 (Bemessungsspannung 230/400 V)
- Betriebsspannungsanzeige: LED gelb
-
Elektrische Eigenschaften
- Maximale Verlustleistung bei Nennbedingung: 1,5 W
- Prüfspannung (Wicklung/Kontakt): 2,5 kV eff (50 Hz, 1 min., Wicklung/Kontakt)
- Prüfspannung (Kontakt/Kontakt): 2,5 kV eff (50 Hz, 1 min., Kontakt/Kontakt)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV
-
Eingangsdaten Erregerseite
- Eingangsnennspannung UN: 230 V AC
- Eingangsspannungsbereich: 184 V AC … 276 V AC (20 °C)
- Netzfrequenz: 50/60 Hz
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Typischer Eingangsstrom bei UN: 6,5 mA
- Ansprechzeit typisch: 5 ms … 15 ms
- Rückfallzeitbereich typisch: 5 ms … 20 ms
- Spulenspannung: 230 V AC
- Schutzbeschaltung: Varistor
-
Ausgangsdaten Schalten
- Kontaktausführung: 2 Wechsler
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltstrom minimal: 5 mA (24 V)
- Abschaltleistung (ohmsche Last) maximal: 2125 VA (bei 250 V AC)
- Schaltspannung maximal 250 V AC/DC
- Schaltspannung minimal 5 V (24 mA)
- Grenzdauerstrom 8,5 A (siehe Diagramm)
- Einschaltstrom 250 V, DC13)
- Schaltvermögen: 1,5 A (bei 240 V, AC15)
-
Anschlussdaten
- Anschlussart: Push-in-Anschluss
- Abisolierlänge 8 mm
- Leiterquerschnitt starr 0,14 mm² … 1,5 mm²
- 0,14 mm² … 1,5 mm²
- 0,14 mm² … 1,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt flexibel
- 0,14 mm² … 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt AWG 26 … 16 (starr)
- 26 … 16 (flexibel)
-
Artikelabmessungen
- Breite 31 mm
- Höhe 96 mm
- Tiefe 75 mmm
Weitere Produktinformationen und Downloads auf der Hersteller-Website
