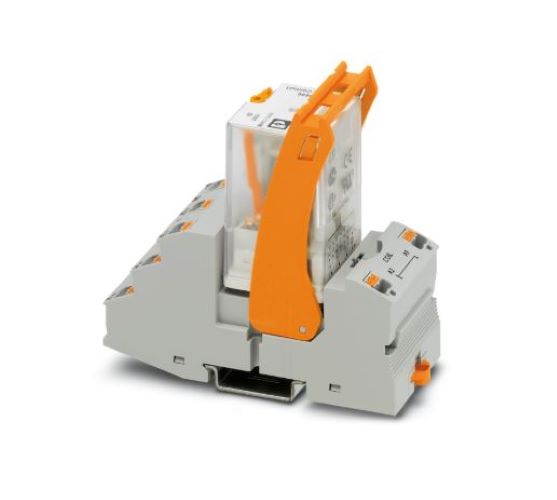

PHOENIX CONTACT Relaismodul RIF-3-RPT-LV-230AC/3×21 2903292

Das Phoenix Contact RIF-3-RPT-LV-230AC/3×21, Art.-Nr. 2903292, ist ein vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 3 Wechsler. Eingangsspannung: 230 V AC.
Als hochwertiges Interface- und Koppelrelais zur zuverlässigen Signalübertragung in der Automatisierungs- und Steuerungstechnik mit deutlich sichtbarer LED-Statusanzeige eignet sich das Modul ideal für den Einsatz in Schaltschränken, DIN-Hutschienen-Montage und zur SPS-Kopplung. Die robuste Ausführung mit Push-in/Schraubanschluss garantiert einfache Installation und zuverlässigen Betrieb in industriellen Anwendungen.

EAN 4046356732741

Merkmale:

Eingangsdaten Erregerseite

• Eingangsnennspannung UN: 230 V AC
• Eingangsspannungsbereich: 195,5 V AC … 253 V AC (20 °C)
• Netzfrequenz: 50/60 Hz
• Schaltverhalten des Antriebs: monostabil
• Antrieb (Polung): gepolt
• Typischer Eingangsstrom bei UN: 13 mA
• Ansprechzeit typisch: 5 ms … 15 ms
• Rückfallzeitbereich typisch: 5 ms … 20 ms
• Spulenspannung: 230 V AC
• Schutzbeschaltung: Varistor
• Betriebsspannungsanzeige: LED gelb

Ausgangsdaten Schalten

• Kontaktausführung: 3 Wechsler
• Art des Schaltkontaktes: Einfachkontakt
• Kontaktmaterial: AgNi
• Schaltspannung maximal: 250 V AC/DC
• Schaltspannung minimal: 10 V (24 mA)
• Grenzdauerstrom: 6 A
• Einschaltstrom maximal: 30 A (20 ms, Schließer)
• Schaltstrom minimal: 10 mA (24 V)
• Abschaltleistung (ohmsche Last) maximal:
  • 144 W (24 V DC)
  • 124 W (48 V DC)
  • 108 W (60 V DC)
  • 52 W (110 V DC)
  • 48 W (220 V DC)
  • 1500 VA (250 V AC)
• Gebrauchskategorie CB Scheme (IEC 60947-5-1):
  • AC15, 1,5 A/240 V (Schließer)
  • DC13, 2 A/240 V (Schließer)

Artikelabmessungen

• Breite 40 mm
• Höhe 103 mm
• Tiefe 90 mm
