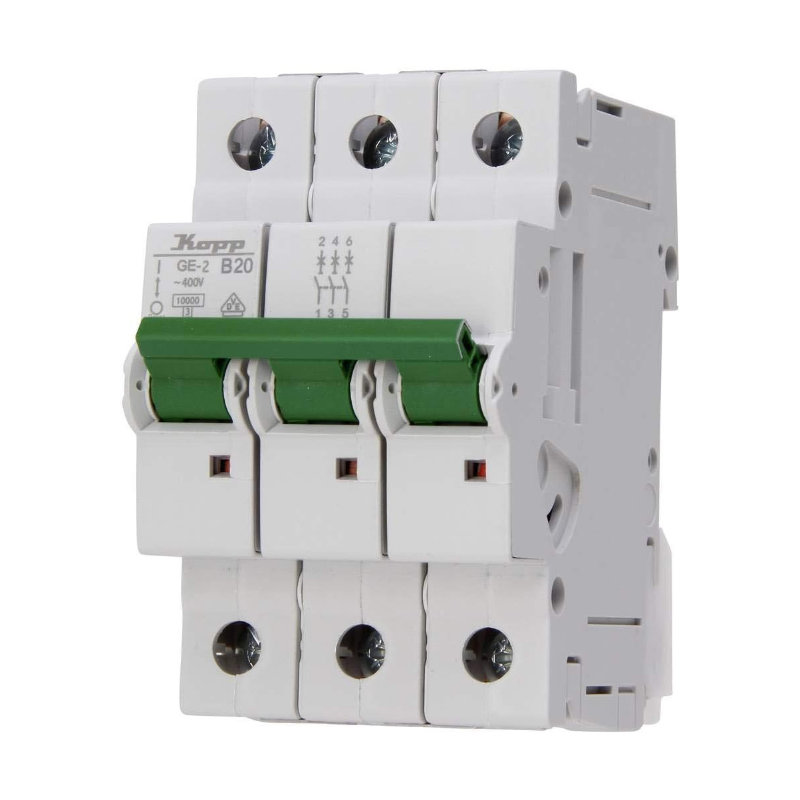

KOPP Leitungsschutzschalter MCB 3-polig 20A 3B20 7220.3100.9
66,20 €
inkl. MwSt. zzgl. Versandkosten
6 vorrätig
Der Kopp Leitungsschutzschalter 3-polig, 20 A, B-Charakteristik bietet zuverlässigen Schutz für dreiphasige Stromkreise in Wohn-, Gewerbe- oder Industrieanlagen. Er schützt vor Überlast und Kurzschluss und ist speziell für Anwendungen mit normalem Einschaltstrom geeignet – z. B. Steckdosen, Beleuchtung oder Steuerstromkreise.
Merkmale:
- Auslösecharakteristik: B (thermisch + magnetisch)
- Nennstrom (Iₙ): 20 A
- Polzahl: 3-polig (dreiphasig)
- Bemessungsspannung: 400 V AC (bis 60 V DC laut Kopp)
- Bemessungsschaltvermögen (Iₙ):
- nach EN 60898 bei 230 V: 10 kA
- nach IEC 60947-2 bei 230 V: 15 kA
- nach IEC 60947-2 bei 400 V: ebenfalls 15 kA
- Bemessungsisolationsspannung (Uᵢ): 500 V
- Stoßspannungsfestigkeit (U_imp): 6 kV
- Energiebegrenzungsklasse: Klasse 3 (strombegrenzend)
- Klemmbereich Leiterquerschnitt:
- eindrähtig: 1,00 – 25,00 mm²
- mehrdrähtig: 1,00 – 25,00 mm²
- Einbautiefe: ca. 69,5 mm
- Breite: 1 Teilungseinheit (TE)
- Schutzart: IP20 (berührungsgeschützt)
- Umgebungstemperatur (Betrieb): –25 °C bis +55 °C
- Überspannungskategorie: 3
- Frequenz: 50 – 60 Hz
- Neutralleiter mitschaltbar: nein
Funktions- und Anwendungsmerkmale
- Zweifach-Auslösung: Der MCB nutzt einen thermischen Auslöser zur Erkennung von Überlast (langsames Ansprechen) und einen elektromagnetischen Schnellauslöser für Kurzschluss-Situationen – das sorgt für einen zuverlässigen Leitungsschutz.
- Geringe Verlustleistung: Dank der Auslösekombination reduziert sich die Klemmenerwärmung auf ein Minimum – das sorgt für stabile Temperaturbedingungen im Betrieb.
- Typische Anwendung: Gemäß Kopp-Empfehlung ist die B-Charakteristik besonders geeignet für Lichtkreise, Steckdosen oder Steuerstromkreise.
- Sicherheitsnormen: Entspricht den relevanten Normen für Leitungsschutzschalter (z. B. EN 60898), ist geeignet für typische Netzspannungen und Kurzschluss-Szenarien in Verteilerschränken.
Ähnliche Produkte
-
Der GE Elfa 3-polige Leitungsschutzschalter C63 ist ein Schutzschalter für 230/40 V Industrieanwendungen. Mit 63 A Nennstrom, 10 kA Kurzschlussfestigkeit und C-Charakteristik eignet er sich für Hutschienenmontage und zuverlässigen Schutz von Stromkreisen in Gewerbe und Industrie. Modell: GE Elfa 3-poliger Leitungsschutzschalter Spannung: 230/400 V AC Stromstärke: 63 A Charakteristik: C-Charakteristik für Standardlasten Kurzschlussfestigkeit: 10 kA Montage: Hutschienenmontage für einfache Integration Einsatzbereich: …
GE Elfa Leitungsschutzschalter EP63C63 3P C63 230/400VRead More
inkl. MwSt.
zzgl. Versandkosten
In den Warenkorb -

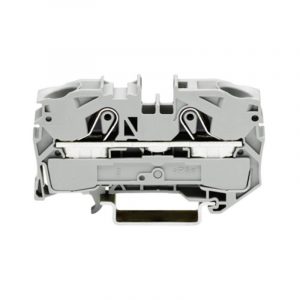

VPE: 100 Stück Kompakte 2-polige Durchgangsklemme von Wago für zuverlässige elektrische Verbindungen bei Leitern bis 16 mm². Ideal für Verteiler, Schalttafeln und Installationsgehäuse; ermöglicht saubere, vibrationsfeste Durchgangsverdrahtung und spart Platz in der Klemmenreihe. Robustes, montagefreundliches Design für professionelle Elektroinstallationen. EAN 4017332076494
