Der GE PLS+ Stromstoßschalter 686083 ist ein Reiheneinbau-Impulsrelais aus der PULSAR-Serie für 230V AC bzw. 110V DC mit einem Nennstrom von 16A. Es wird hauptsächlich zum Schalten von Beleuchtungs- und Heizungsanlagen und/oder zum Erzielen einer vereinfachten Verdrahtung verwendet, wenn die Last bei reduzierter Spannung und/oder von mehr als zwei verschiedenen Orten gesteuert werden soll.
Kompakte Bauweise, 1 TE, horizontal und vertikal einbaufähig, zuverlässig für Haus- und Industrieinstallation.
EAN 5413656860839
Merkmale:
- Schaltleistung nominal (gemäss IEC 60669-2-3) und SB
- 250V AC (1 und 2 polig) / 400V AC (3 und 4 polig): 16A
- Gleichstrom (bei 30V DC): 16A
- Polzahl: 1
- Kontakte (xS) Schliesser: 1
- Wechsler: 1
- Breite: 17,6 mm
- Teilungseinheiten (TE): 1
- Steuerstromkreis: Spule
- Maximale Einschaltdauer: unbegrenzt
- Impulsdauer
- Minimale Impulsdauer bei Un: 0,050 Sek.
- Minimale Impulsdauer bei 90% Un: 0,100 Sek.
- Kleinster Intervallabstand Sek.: 0,150
- Maximale Impulszahl pro Minute: 250
- Kurzschluss Vorsicherung: A 20
- Maximale Schaltleistung für Lampen: 103 Schaltungen/h
- Glühlampen und Halogenlampen (40-200W): 3.000W
- Leuchtstofflampen kompensiert: (cos j = 0,9)
- Serielle Kompensation: 3.000 VA
- Parallel Kompensation: 2.500 VA
- Leuchtstofflampen unkompensiert: (cos j = 0,5) 1.800VA
-
Weitere Funktionen
- Zusätzlich anreihbare Hauptkontakte
- Anreihbare Hilfskontakte (PLS / CTX R)
- Distanzstück bei Bedarf
- DIN Schienen Montage
- DIN Schienen Clip in 2 Stellungen rastbar
- Betätigungsknebel mit 2 Stellungen
- Schaltstellungsanzeige
- Käfigklemmen
- Unverlierbare Anschlussschrauben
- Plombierbare Klemmen (Spule und Last)
- Anschlussquerschnitte (Ø min./max.) Spule: 1,5 / 10 mm²
- Last 1P-3P: 1,5 mm²
- Maximales Anschlussdrehmoment der Klemmen: 1Nm
- Umgebungstemperatur am Montageort (min./max.): -20 / +45 °C
Weiterführende Produktinformationen des Herstellers im Gesamtkatalog 2013,s.B.12
Produktsicherheit
Ähnliche Produkte
-
Berker Taster Wechsler 5036 für eine zuverlässige Lichtsteuerung in Ihrem Zuhause. Mit einfachem Design und hoher Funktionalität ermöglicht dieser Taster die Steuerung von Beleuchtungssystemen in Wechselschaltungen. Ideal für die Elektroinstallation und die Integration in moderne Schalterprogramme.
inkl. MwSt.
zzgl. Versandkosten
In den Warenkorb -
DALI-kompatibler PWM-Konverter von MEAN WELL, der eine zuverlässige Steuerung von LED-Beleuchtungssystemen ermöglicht. Dieser Converter wandelt DALI-Signale in PWM-Steuersignale um und sorgt für eine präzise Helligkeitsregulierung und dimmbare Beleuchtung. Ideal für Anwendungen in modernen, intelligenten Beleuchtungssystemen, sowohl im gewerblichen als auch im privaten Bereich. Kompakt und energieeffizient, bietet der L51M001 eine einfache Integration in bestehende DALI-gesteuerte …
inkl. MwSt.
zzgl. Versandkosten
In den Warenkorb -
VPE: 100 Stück Die Durchgangsklemme 2002-1201 ermöglicht eine schnelle und sichere Verbindung von Leitern. Mit einer Abisolierlänge von 10–12 mm eignet sie sich für Industrie- und Gebäudeanwendungen, z. B. Durchgangsverdrahtungen oder Potentialverteilungen. Dank Push-in CAGE CLAMP®-Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse werkzeuglos direkt stecken. Maße (B × H × T): 5,2 …
WAGO Topjob S-Reihenklemme 2L-DG-KL 2,5 QMM grau 2002-1201 VPE 100 StückRead More
inkl. MwSt.
zzgl. Versandkosten
In den Warenkorb -

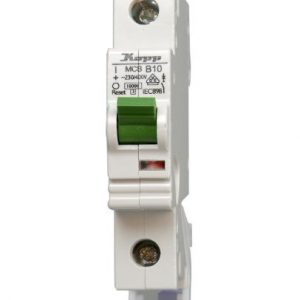

Der Kopp MCB/B10A Leitungsschutzschalter 1-polig, Art.-Nr. 721000006, bietet zuverlässigen Schutz für elektrische Stromkreise vor Überlast und Kurzschluss. Mit einer Auslösecharakteristik B und einem Nennstrom von 10 Ampere eignet sich dieser Schutzschalter besonders für Standardstromkreise mit geringen Einschaltströmen – etwa für Beleuchtung, Steckdosen oder Haushaltsgeräte. Die 1-polige Ausführung ist für 230V AC ausgelegt und ermöglicht eine …
